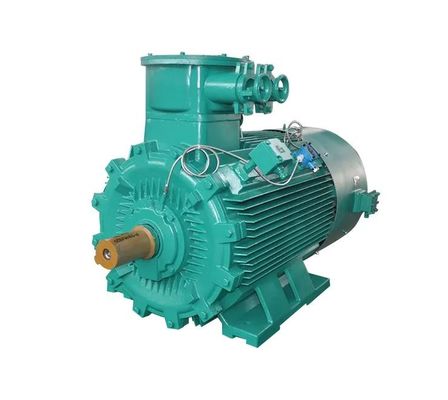

Động cơ chống cháy nổ ODM Bảo vệ IP55 chống cháy nổ điện áp thấp

động cơ không đồng bộ ba pha chống cháy nổ điện áp thấp

Động cơ không đồng bộ ba pha chống cháy hiệu suất cao và áp suất cao sê-ri YBX3 được bao bọc hoàn toàn, động cơ không đồng bộ ba pha chống cháy hiệu suất cao lồng sóc do công ty chúng tôi phát triển và thiết kế.

Động cơ chống cháy nổ "Ex" d là một dạng động cơ chống cháy nổ, nguyên tắc của nó là thiết bị hoạt động bình thường, có thể tạo ra tia lửa, hồ quang nhiệt độ cao hoặc các bộ phận nguy hiểm trên vỏ chống cháy nổ, bên ngoài lớp chống cháy 売có thể chịu được áp suất bên trong mà không bị biến dạng có hại và có thể đảm bảo ngọn lửa khí bên trong

Khi cơ thể lan truyền qua khe hở, nó không đủ để kích nổ khí bên ngoài vỏ.

1 Các tiêu chuẩn triển khai của loạt động cơ này là: GB755-2008 "Hạn mức và hiệu suất của động cơ quay" GB/T 1032-2012 "phương pháp kiểm tra động cơ không đồng bộ ba pha" GB 3836.1-2010 "Môi trường dễ cháy nổ Phần 1: vượt qua thiết bị

3 Phân loại thiết bị điện

Thiết bị điện loại 1 dùng cho môi trường khí nổ khác ngoài mỏ than.11 Các loại phân loại lại thiết bị điện:

Il Lớp A: Khí đại diện là metan.

I1 Loại B: Khí đại diện là etilen.

ll Loại C: Khí đại diện là khí hydro và khí etylic.

4. Nhiệt độ bề mặt lớn nhất tương ứng với các nhóm nhiệt độ khác nhau được thể hiện trong Bảng 1:

Bảng 1

Yêu cầu sử dụng

GB 3836.2-2010 "Môi trường cháy nổ Phần 2: chống cháy nổ

Thiết bị được bảo vệ bởi Vỏ bọc "d"

JB /T12305.1-2015 "Ba pha chống cháy áp suất cao hiệu suất cao khác nhau

Động cơ bước - Điều kiện kỹ thuật - Phần 1: Động cơ không đồng bộ ba pha chống cháy hiệu suất cao và áp suất cao sê-ri YBX3 (kích thước khung 355~630)

JB /T12306.1-2015 "Điều kiện kỹ thuật động cơ không đồng bộ ba pha chống cháy điện áp cao 10kV hiệu suất cao Phần 1: Động cơ không đồng bộ ba pha chống cháy điện áp cao dòng YBX3 (10KV) (số khung)

400 ~ 630)"

GB-30254-203 "Giới hạn hiệu quả năng lượng và mức hiệu quả năng lượng của động cơ cảm ứng lồng ba pha điện áp cao"

GB/T 4942.1-2006(1EC60034-5:2000) Lớp bảo vệ (mã IP) cho toàn bộ cấu trúc của động cơ quay

GB10068-2008(1EC60034-141996) Rung động cơ học của động cơ có chiều cao tâm trục từ 56mm trở lên - Đo lường, đánh giá và đo lường độ rung

giới hạn

GB/T 100691-2006 Phương pháp và giới hạn xác định tiếng ồn từ động cơ quay - Phần 1: Phương pháp xác định tiếng ồn từ động cơ quay (tiêu chuẩn ISO1680-1.1986)

GB 10069.3-2008(1EC60034-9) Động cơ quay -- Xác định độ ồn -- Phương pháp và giới hạn -- Phần 3: Giới hạn độ ồn

GB /T1993 "Phương pháp làm mát động cơ quay"

GB/T 4772.1-1999(1EC60072.1:1990) Động cơ quay -- Kích thước và phân loại công suất đầu ra -- Phần 1: Đế từ 56 đến 400 và mặt bích từ 55 đến 1080

GB/T 4772.2-1999(IEC60072.2:1990) Động cơ quay -- Kích thước và loại công suất đầu ra -- Phần 2: Số khung

355~1000 và số mặt bích 1180~2360

GB 1971-2006(IEC60034-8:2002, IDT) Dấu kết thúc dòng động cơ quay và hướng quay

2 Nguyên tắc chống cháy nổ

Nhóm nhiệt độ

Nhiệt độ bề mặt tối đa cho phép của bề mặt động cơ (℃) hai ưu điểm

1 Hiệu quả cao và tiết kiệm năng lượng

Hiệu quả của loạt động cơ này tuân theo GB-30254-2013 "Giới hạn hiệu quả năng lượng và cấp hiệu quả năng lượng của động cơ cảm ứng lồng ba pha điện áp cao", có thể cải thiện hiệu quả vận hành của khách hàng.

Các yêu cầu về hiệu suất, đối với ý nghĩa thực sự của động cơ hiệu suất cao, có thể được cải thiện rất nhiều

Tính bằng động cơ 100kw4 cực 6kV (Giá trị hiệu suất năng lượng cấp 1 95,7% Giá trị hiệu suất năng lượng cấp 96,4% 8000h vận hành hàng năm)

Mức tiêu thụ năng lượng hàng năm hiệu quả năng lượng 1:

PIl = 1000/0,957 * 8000 = 8359457 KWH

Mức tiêu thụ năng lượng hàng năm hiệu quả năng lượng 1:

PI = 1000/0,964 * 8000 = 8298755 KWH

Tiết kiệm năng lượng hàng năm: P = PI1-PI =60702kWh

Như có thể thấy từ tính toán trên, việc lựa chọn động cơ dòng YBX3 1000kW, tiết kiệm điện năng hàng năm là 60702kWh, hiệu quả tiết kiệm năng lượng là rất rõ ràng.

2. Thiết kế điện từ tối ưu

Sê-ri động cơ này sử dụng phương pháp phần tử hữu hạn để phân tích hiệu suất điện từ, nhiệt và ứng suất và biến dạng cơ học và thiết kế tối ưu hóa điện từ, kích thước cấu trúc, khe hở không khí, khớp rãnh và hình dạng rãnh của toàn bộ thiết kế tối ưu hóa, hiệu suất động cơ để đạt được điều tốt nhất.

3 Hệ thống cách nhiệt

Loạt động cơ này sử dụng nhiều hiệu suất đã được cải thiện toàn diện hệ thống cách điện, đặc tính điện áp, đặc tính nhiệt độ, độ bền uốn, kiểm tra điện áp đánh thủng

Do đó, hiệu suất cách nhiệt đáng tin cậy và máy móc mạnh mẽ

Độ bền cao, khả năng chống ẩm mạnh.

Cấu trúc khung cường độ cao

Đế động cơ và nắp cuối được làm bằng gang xám có độ bền cao, hoặc gang dẻo có thể được sử dụng để thích ứng với môi trường vận hành khắc nghiệt hơn.Phân tích phần tử hữu hạn, công nghệ đúc tiên tiến và quản lý chất lượng nghiêm ngặt cùng nhau đảm bảo rằng khung có độ bền và độ cứng cao hơn, đồng thời có thể đáp ứng tốt các yêu cầu về chống cháy kết cấu.

5 Mật độ năng lượng cao

Động cơ sê-ri này thông qua việc tối ưu hóa thiết kế điện từ, nghệ thuật sản xuất tiên tiến, cải thiện tỷ lệ sử dụng vật liệu, so với cùng số ghế của động cơ thông thường có mật độ công suất cao hơn.

III.Phạm vi sử dụng

Loạt động cơ này được sản xuất thành động cơ không đồng bộ ba pha chống cháy hiệu suất cao và tiết kiệm năng lượng theo các quy định có liên quan của GB3836.1-2010 Môi trường dễ cháy nổ Phần I: Yêu cầu chung đối với thiết bị và GB 3836.2-2010 Môi trường dễ cháy nổ Phần II : Thiết bị được bảo vệ bởi Vỏ chống cháy "d".Dấu chống cháy nổ là Ex dIl A T4 Gb, Ex dIl BT4

SD còn lại

Thành phần cột.

Ví dụ: YBX3

5002-4( W )

Lõi sắt số 2, 4 cực, loại W ngoài trời, biểu thị tâm trục cao 500mm, trong nhà có thể bỏ qua.

Mã sê-ri:

Y cho động cơ không đồng bộ ba pha,

3 biểu thị thiết kế thứ ba

B là viết tắt của chống cháy, X là hiệu quả cao,

5 Mô tả dấu hiệu chống cháy nổ

Theo GB /T3836.1-2010 Môi trường dễ cháy nổ Phần 1: Yêu cầu chung đối với thiết bị, dấu chống cháy nổ bao gồm ký hiệu EX, loại chống cháy nổ, ký hiệu cấp, nhiệt độ bề mặt tối đa, cấp bảo vệ thiết bị và cấp bảo vệ.

Ví dụ: E d1BI4 Gb IP54

Mức độ bảo vệ là 1P54

Mức bảo vệ thiết bị Gb

Nhiệt độ bề mặt tối đa Nhóm nhiệt độ Ký hiệu lớp T4 cho các vòng động cơ

Cấp độ môi trường

Loại chống cháy nổ động cơ là nhãn hiệu chống cháy nổ, cho biết thiết bị điện tuân theo một hoặc nhiều tiêu chuẩn

Một loại chống cháy nổ

Ex dll A T4 Gb phù hợp cho các nhà máy có tồn tại hỗn hợp dễ cháy nổ Class Il A, nhóm nhiệt độ T1, T2, T3 và T4.

Ex dIl B T4 Gb phù hợp với nhà máy I1 Class B, nhóm nhiệt độ T1, T2, T3 và môi trường có hỗn hợp chất nổ T4.

Theo nhu cầu, nó cũng có thể được chế tạo thành Ex dIl CT4 Gb,1 loại C không được phép sử dụng ổ trượt.Vui lòng tham khảo ý kiến ​​​​riêng nếu cần thiết.

Loạt động cơ này được sử dụng rộng rãi ở những nơi nguy hiểm, nơi tồn tại hỗn hợp nổ trong dầu khí, hóa chất, thép và các ngành công nghiệp khác, để điều khiển các thiết bị cơ khí khác nhau như quạt, máy nén, máy bơm nước, máy nghiền và băng tải.Các động cơ có quạt quán tính lớn, máy nghiền than, máy cán, tời, giảm đói axit, băng tải và các máy móc khác nên ký thỏa thuận kỹ thuật khi đặt hàng, cung cấp các thông số kỹ thuật liên quan, làm cơ sở cho thiết kế đặc biệt của động cơ

Để đảm bảo vận chuyển động cơ an toàn và đáng tin cậy o

Điều kiện cơ bản của hoạt động bình thường của động cơ xoay: độ cao không vượt quá 1000Mo
